Beschreibung
Für alle Reparatur- und Montagearbeiten geeignet.
Gemäß den Europäischen Richtlinien und den UVV sind alle Werkstattpressen ohne Zweihandbedienung und Schutzvorrichtung einsetzbar, da die Zylinderausfahrzeiten unter 10 mm/s liegen.
Bei anderen Kombinationen beraten wir Sie gerne.
Anwendungsbereiche
• Aus- und Einpressen von Lagern, Bolzen, Buchsen.
• Richten von Trägern, Wellen, Achsen und Profilen.
• Verpress- und Quetscharbeiten.
• Belastungstests und Schweißprobenprüfungen.
• Prägen, Schneiden, Stanzen.
• Einrichten von Werkzeugen.
Ausstattung aller Pressen
Ausstattung und Verarbeitung
• Betriebsfertige Ausstattung, einschl. Hydraulikölfüllung, Ölschauglas.
• Hochdruck-Hydraulikschläuche.
• Manometer, glyzeringedämpft.
• Standprofile mit Befestigungsbohrungen, und Tischverstellung, mit Umrechnungstabelle: Betriebsdruck – Presskraft.
Beschreibung der Hydraulikzylinder
Ausstattung und Verarbeitung
• Aus Chrom-Molybdänstahl gefertigt, vergütet und mit metrischen Befestigungsgewinden in der Kolbenstange ausgestattet.
• Doppelte Bronzeführung der hartverchromten Kolbenstange.
• Kolbenrückzug durch Feder oder hydraulisch.
• Befestigungsgewinde in der Kolbenstange.
• Hublänge 150 bis 500 mm.

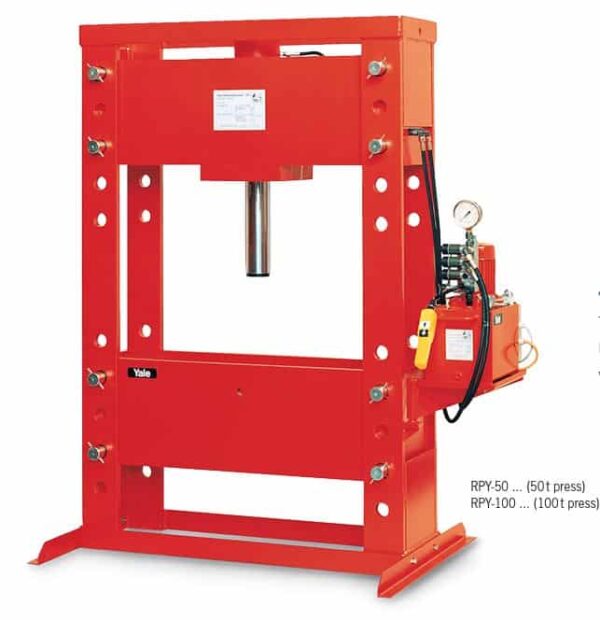

Beschreibung der Pressenrahmen
Ausstattung und Verarbeitung
• Robuste, dehnungsarme und verwindungssteife Konstruktion.
• Massive, präzise geschweißte Pressenrahmen.
• Offene Bauweise, von alle Seiten zugänglich.
• 50 und 100 t Pressen mit hydraulisch höhenverstellbarem Pressentisch und Pressenkopf (Vorrichtung zur Verstellung gehört zum Lieferumfang).
• 200 t Presse mit hydraulisch höhenverstellbarem Pressentisch und festverschweißtem Pressenkopf.
• Jeweils vier Steckbolzen halten den Pressenkopf und -tisch und erhöhen die Stabilität des Rahmens (50 und 100 t).
• 50, 100 und 200 t Pressen mit schwenkbarer Pumpenkonsole mit freiem seitlichem Durchgang zum Richten von besonders langen Werkstücken.
• Baukastensystem: weitere sinnvolle Kombinationen von Hydraulikzylindern und Pumpen sind möglich.
• Der Antrieb erfolgt wahlweise durch Hand- oder Elektro- Hydraulikpumpen.
Beschreibung der Handpumpen
Ausstattung und Verarbeitung
• Alle Handpumpen mit zweistufigem Fördervolumen.
• Glyzeringedämpftes Manometer, Ø 63 mm, Klasse 1,6.
• 2,0 m Hydraulikschlauch mit Schnellkupplung.
Beschreibung der Motorpumpen
Ausstattung und Verarbeitung
• Langlebige Radialkolbenpumpen, ab 50 t mit zweistufigem Fördervolumen (Eilgang).
• Druckeinstellventil auf Wunsch (bei Ausstattung mit Elektromagnetventilen serienmäßig).
• Glyzeringedämpftes Manometer, Ø 100 mm, Klasse 1,0.
• Steuerung wahlweise durch: Hand-Wegeventil mit Verbindung mit einer „Motor-Start-Stop“ Kabelfernbedienung (ein Taster) oder Elektromagnetventil mit Kabelfernsteuerung (zwei Taster).
